TNG-P90
Sammelprojekt für Blindleistungskompensationsanlagen in der TransnetBW-Regelzone
Basisdaten
Projektbeschreibung
Der Bedarf an stationärer Blindleistungskompensation ergibt sich durch über- oder unternatürliche Belastung der Leitungen. Eine übernatürliche Belastung entsteht bei hoher Auslastung der Leitungen, wie einem hohen Transport von Windenergie aus Norddeutschland oder hohem Export in den Alpenraum. In diesem Fall ist die Aufrechterhaltung der Spannung durch Kompensation der induktiven Blindleistung mittels Kondensatoren notwendig. Bei geringerer Auslastung des Netzes, wie einem Schwachlasttag mit hoher PV-Einspeisung, wird die kapazitive Blindleistung durch Spulen kompensiert. Der steigende Kompensationsbedarf wird durch folgende Entwicklungen verstärkt:
- Fortschreitende Energiewende mit Wechsel aus höherem Transportbedarf einerseits und geringerer Netzauslastung andererseits durch höhere Einspeisung aus unterlagerten Netzen
- Geringere Blindleistungsbereitstellung durch konventionelle Kraftwerke aufgrund deren Wegfalls
- Höherauslastung der Transportnetze durch z. B. witterungsabhängigen Freileitungsbetrieb
Im Gegensatz zur Wirkleistung kann Blindleistung nicht transportiert werden, sondern muss dort kompensiert werden, wo sie benötigt wird.
Neben der Spannungsstabilität muss auch die Frequenzstabilität aufrecht erhalten werden. Gerade im Fall einer Netzauftrennung ist die Bereitstellung von Momentanreserve von entscheidender Bedeutung. Die Momentanreserve muss neben den Anstrengungen zur marktgestützten Beschaffung auch durch Blindleistungskompensationsanlagen erbracht werden, die um diese Fähigkeit erweitert werden. Dadurch lassen sich die Multi-Use-Fähigkeiten (Bereitstellung mehrere Systemdienstleistungen, wie Blindleistung und Momentanreserve, durch dieselbe Anlage) solcher Anlagen nutzen, um Synergien zu schaffen. Um dem Bedarf der Spannungs- und Frequenzstabilität gleichermaßen Rechnung zu tragen, werden für die regelbare Blindleistungskompensationseinheiten Kurzzeitspeicher (gemäß der Berechnungsmethodik, die im Begleitdokument Systemstabilität bzw. in den dort referenzierten Dokumenten der ÜNB angewandt wird) für die Momentanreserveerbringung berücksichtigt.
Die STATCOM-Anlagen an den Standorten Wendlingen (M17h1), Oberjettingen (M17h6), Dellmensingen (M17h2), Eichstetten (M17h3) und Stalldorf (M17h10, M17h11) werden mit Speichern von jeweils 1,875 GWs zur Erbringung von Momentanreserve ausgestattet. Darüber hinaus wird auch der Netzbooster in Kupferzell (TNG-P430) mit einem Speicher von 1,25 GWs zur Erbringung von Momentanreserve ausgestattet.
Maßnahmen des geplanten Projektes
Begründung des geplanten Projekts
Bisherige Bestätigung des Projekts
Das Projekt TNG-P90 ist ein Sammelprojekt aller Blindleistungskompensationsanlagen im Netzgebiet von TransnetBW die sich bereits im Startnetz befinden. Die Historie der bisherigen Bestätigung in vorangegangenen NEP ist maßnahmenspezifisch.
Einordnung in den Netzentwicklungsplan
Das vorgestellte Projekt ist Teil des Startnetzes des vorliegenden Netzentwicklungsplans. Das Startnetz umfasst bestehende und bereits weit fortgeschrittene Netzentwicklungsmaßnahmen. Im Rahmen der Netzanalysen Onshore wird zunächst geprüft, ob das Startnetz ausreichend ist, um die in der Marktsimulation ermittelten Leistungsflüsse zu transportieren. Darauf aufbauend werden dann weitere Netzentwicklungsmaßnahmen geprüft.

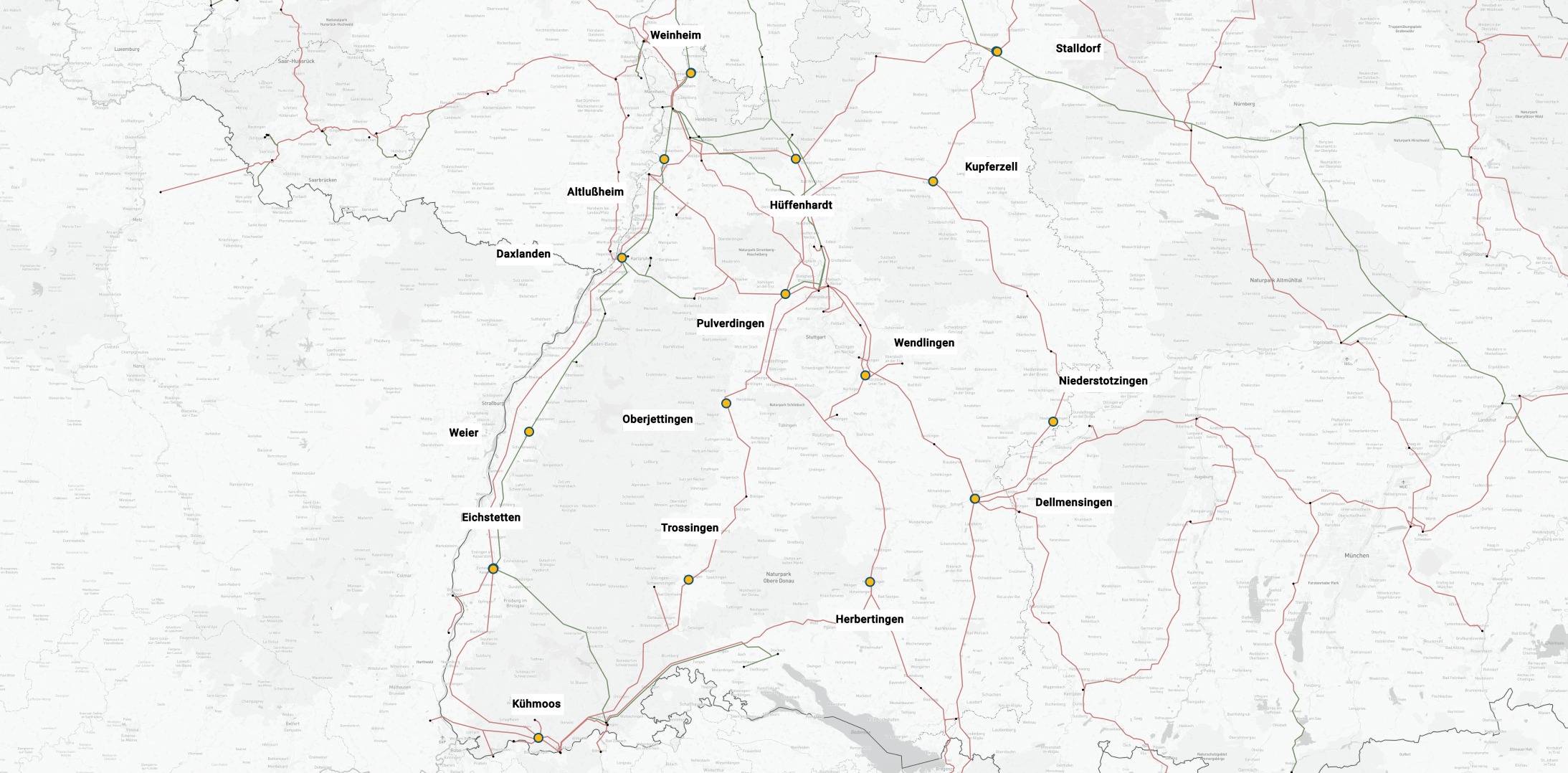

Projektkarte nach Region
