Maßnahmen zur Erhöhung der Kurzschlussfestigkeit in der TenneT-Regelzone

Basisdaten

Zubaunetz

Onshore

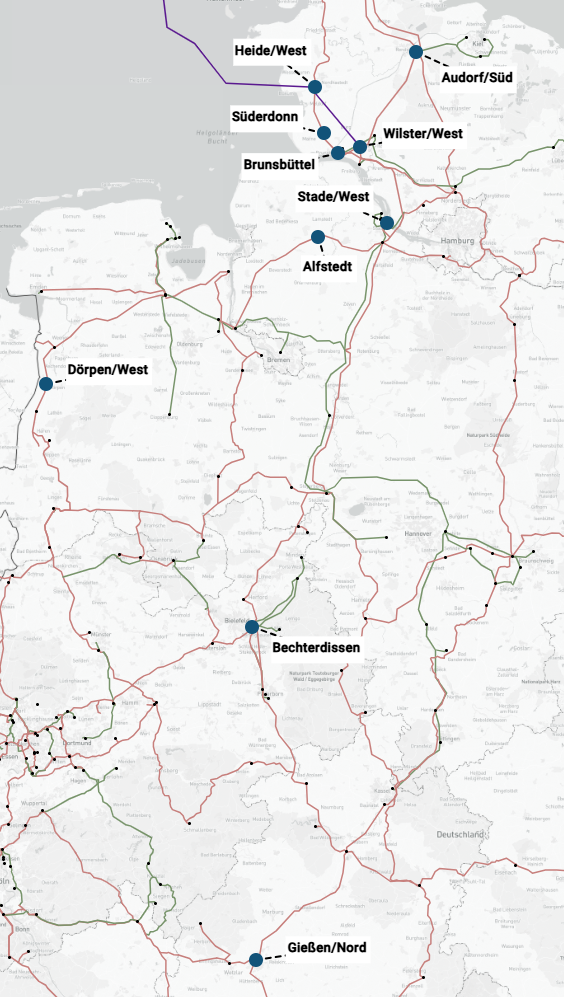

Projektbeschreibung

Das Projekt dient der Erhöhung der Kurzschlussfestigkeit im TenneT-Netzgebiet. Zur Realisierung sind folgende Maßnahmen notwendig:

M790: Erhöhung der Kurzschlussfestigkeit in Gießen/Nord
M1022: Erhöhung der Kurzschlussfestigkeit in Audorf/Süd
M1023: Erhöhung der Kurzschlussfestigkeit in Heide/West
M1024: Erhöhung der Kurzschlussfestigkeit in Süderdonn
M1025: Erhöhung der Kurzschlussfestigkeit in Brunsbüttel
M1026: Erhöhung der Kurzschlussfestigkeit in Wilster/West
M1027: Erhöhung der Kurzschlussfestigkeit in Dörpen/West
M1028: Erhöhung der Kurzschlussfestigkeit in Stade/West
M1029: Erhöhung der Kurzschlussfestigkeit in Alfstedt
M1030: Erhöhung der Kurzschlussfestigkeit in Bechterdissen

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1022
M1023
M1024
M1025
M1026
M1027
M1028
M1029
M1030
M790

Maßnahmen des geplanten Projektes

10 Maßnahmen

M1022

Anlage

M1022

Erhöhung der Kurzschlussfestigkeit in Audorf/Süd

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Schleswig-Holstein

Geplante Inbetriebnahme

2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Audorf/Süd ist der Anschluss des Projektes P71 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Audorf/Süd keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1022

M1023

Anlage

M1023

Erhöhung der Kurzschlussfestigkeit in Heide/West

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Schleswig-Holstein

Geplante Inbetriebnahme

2032

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Heide/West ist der Anschluss des Projektes DC25 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Heide/West keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1023

M1024

Anlage

M1024

Erhöhung der Kurzschlussfestigkeit in Süderdonn

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Schleswig-Holstein

Geplante Inbetriebnahme

2032

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

Aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Süderdonn keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1024

M1025

Anlage

M1025

Erhöhung der Kurzschlussfestigkeit in Brunsbüttel

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Schleswig-Holstein

Geplante Inbetriebnahme

2030

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Brunsbüttel ist der Anschluss der Projekte DC3 und P26 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Brunsbüttel keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1025

M1026

Anlage

M1026

Erhöhung der Kurzschlussfestigkeit in Wilster/West

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Schleswig-Holstein

Geplante Inbetriebnahme

2032

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Wilster/West ist der Anschluss der Projekte DC4 und P26 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Wilster/West keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1026

M1027

Anlage

M1027

Erhöhung der Kurzschlussfestigkeit in Dörpen/West

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Niedersachsen

Geplante Inbetriebnahme

2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Dörpen/West ist der Anschluss des Projekts P470 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Dörpen/West keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1027

M1028

Anlage

M1028

Erhöhung der Kurzschlussfestigkeit in Stade/West

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Niedersachsen

Geplante Inbetriebnahme

2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Stade/West ist der Anschluss der Projekte P26 und P478 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Stade/West keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1028

M1029

Anlage

M1029

Erhöhung der Kurzschlussfestigkeit in Alfstedt

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Niedersachsen

Geplante Inbetriebnahme

2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Alfstedt ist der Anschluss der Projekte P23 und P478 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Alfstedt keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1029

M1030

Anlage

M1030

Erhöhung der Kurzschlussfestigkeit in Bechterdissen

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Niedersachsen

Geplante Inbetriebnahme

2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Bechterdissen ist der Anschluss des Projekts P135 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Bechterdissen keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M1030

M790

Anlage

M790

Erhöhung der Kurzschlussfestigkeit in Gießen/Nord

Anlage

Übertragungsnetzbetreiber

TenneT

Bundesländer

Niedersachsen

Geplante Inbetriebnahme

2035

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.

Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.

Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.

Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Beschreibung der Maßnahme

In der 380-kV-Schaltanlage Gießen/Nord ist der Anschluss der Projekte P133 und P211 vorgesehen. Auch aufgrund der umliegenden kurz- und mittelfristigen Netzausbaumaßnahmen steigt die Kurzschlussleistung in der Region. In diesem Zusammenhang weisen die 380-kV-Betriebsmittel im Umspannwerk Gießen/Nord keine ausreichende Kurzschlussfestigkeit auf. Daher wird eine Ertüchtigung der 380-kV-Geräte erforderlich.

Erforderlichkeit in den Szenarien

Szenario Maßnahmen	A 2037	A 2045	B 2037	B 2045
M790
