NOR-16-1
DC-Offshore-Netzanbindungssystem NOR-16-1
Basisdaten
Projektbeschreibung
Für Offshore-Netzanbindungssysteme des Zubaunetzes, bei denen keine konkrete Flächenzuweisung im Flächenentwicklungsplan 2025 zu Grunde liegt, ist von den Übertragungsnetzbetreibern mit Wissen der Bundesnetzagentur und dem Bundesamt für Seeschifffahrt und Hydrographie im Rahmen der Offshore-Optimierung eine Flächenkulisse als Planungsgrundlage für den Netzentwicklungsplan erarbeitet worden. Diese stellt eine mögliche Variante zur Erreichung der Ausbauziele von 70 GW dar und ist als Vorschlag zu verstehen. Die tatsächlichen Gebiete und Flächen für die Offshore-Windenergie sowie die Standorte der Konverterplattformen und die Trassenführungen der Offshore-Netzanbindungssysteme werden in einem Fortschreibungsprozess des Flächenentwicklungsplans durch das Bundesamt für Seeschifffahrt und Hydrographie definiert.
Ziel des Offshore-Netzanbindungssystems (ONAS) NOR-16-1 ist die Anbindung von Offshore-Windparks (OWP) mit einer installierten Leistung von insgesamt 2.470 MW im Gebiet N-16 in der Zone 4 der Nordsee über den Grenzkorridor N-IV oder N-V an den Netzverknüpfungspunkt (NVP) Hardebek in Schleswig-Holstein.
Das ONAS wird mit der Technologie der Hochspannungsgleichstrom-Übertragung (HGÜ bzw. DC) realisiert und ist gemäß den standardisierten Technikgrundsätzen des Flächenentwicklungsplans (FEP) für eine Übertragungsleistung von 2.000 MW ausgelegt. ONAS mit Inbetriebnahme bis einschließlich 2032 werden gemäß FEP als Direktanbindungskonzept auf 66-kV-Spannungsebene umgesetzt. Ab dem Jahr 2033 erfolgt die Umsetzung des Direktanbindungskonzepts auf 132-kV-Spannungsebene. Bei diesem Konzept werden die AC-Kabelstränge des OWP direkt mit der Offshore-Konverterplattform des Übertragungsnetzbetreibers verbunden. Für die erforderlichen AC-Kabelsysteme in diesem Konzept sind keine Maßnahmen aufgeführt, da sich diese im Eigentum des OWP-Vorhabenträgers befinden.
Die Umsetzung des gesamten Projekts erfolgt, bedingt durch das vorgesehene Direktanbindungskonzept, durch eine Maßnahme. Die Maßnahme umfasst die Realisierung der Offshore-Konverterplattform, der HGÜ‑Kabelverbindung zwischen der Offshore-Konverterplattform und dem genannten NVP sowie der landseitigen Konverterstation und der Anbindungsleitung in das bestehende 380-kV-AC-Netz. Hierbei wird das DC-Kabelsystem von der Konverterplattform in der ausschließlichen Wirtschaftszone über den Grenzkorridor durch das Küstenmeer in den Raum Büsum zum NVP Hardebek geführt.
Als Maßnahme der Offshore-Optimierung wird das ONAS im Szenario C für eine temporäre Höherauslastung auf bis zu 2,1 GW ausgelegt.
Das ONAS NOR-16-1 ist für den Anschluss des hybriden Interkonnektors nach Norwegen im Szenario C 2045 vorgesehen.
Die zu erwartende installierte Erzeugungsleistung durch Offshore-Windenergie im Gebiet N-16, die durch das ONAS NOR-16-1 angeschlossen wird, wird gemäß der Offshore-Optimierung voraussichtlich 2.470 MW betragen.
Maßnahmen des geplanten Projektes
Begründung des geplanten Projekts
Hintergrund des geplanten Projekts
Das Projekt ist erforderlich, um die durch Offshore-Windenergieanlagen in den neu auszuweisenden Flächen innerhalb der AWZ der Nordsee erzeugte Leistung abzuführen. Die Ausführung dieses Projekts in DC-Technologie mit einer Übertragungsleistung von 2.000 MW in den Szenarien A und B und einer temporären Höherauslastung auf bis zu 2.100 MW im Szenario C ermöglicht einen bedarfsgerechten Offshore-Netzausbau unter optimaler Ausnutzung der zur Verfügung stehenden Trassenräume.
Durch die Führung des DC-Kabelsystems durch den Grenzkorridor N-IV oder N-V ergibt sich eine Anlandung in Schleswig-Holstein. Es wird Hardebek als NVP gewählt, weil es das nächstgelegene Umspannwerk ist, an dem zum Zeitpunkt der Inbetriebnahme des ONAS NOR-16-1 freie Kapazität zur Verfügung steht. Zudem zeichnet sich der NVP Hardebek durch eine gute Flächenverfügbarkeit für den Bau einer Konverterstation für den Anschluss eines ONAS aus. Der NVP Hardebek bietet zudem mittelfristig ein Potential für die Errichtung von Elektrolyse-Anlagen.
Derzeit laufen Abstimmung zwischen dem BSH, BfN und ÜNB über einen alternativen Trassenverlauf durch das NSG Sylter Außenriff. Dadurch könnte die voraussichtliche Trassenlänge gegenüber dem aktuellen Stand erheblich reduziert werden.
Anderweitige Planungsmöglichkeiten
Als anderweitige Planungsmöglichkeiten werden von den Übertragungsnetzbetreibern anderweitige Technologiekonzepte, die Gesamtplanalternativen, die Instrumentarien nach dem NOVA-Prinzip sowie alternative Netzverknüpfungspunkte betrachtet. Prüfungen nach dem NOVA-Prinzip und der alternativen Netzverknüpfungspunkte sind projektbezogen und können sich daher im Umfang unterscheiden.
Anderweitige Technologiekonzepte und Gesamtplanalternativen
Die anbindungsverpflichteten Übertragungsnetzbetreiber setzen die einzelnen Maßnahmen in AC- oder DC-Technologie entsprechend der technischen Planungsgrundsätze des FEP um. Der NEP führt die diesbezüglichen Abwägungen aus.
Grundsätzlich sind anderweitige Planungsmöglichkeiten auch dadurch dargestellt, dass im NEP ausgehend vom genehmigten Szenariorahmen unterschiedliche Szenarien und demzufolge verschiedene Ergebnisnetze als Gesamtplanalternativen möglich sind. In Abstimmung mit der Bundesnetzagentur werden die Ergebnisse für das in die Genehmigung des Szenariorahmens aufgenommene zusätzliche siebte Szenario (Szenario A 2037+ mit installierter Leistung von 141 GW Wind onshore) nach dem zweiten Entwurf des NEP eingereicht und von der Bundesnetzagentur öffentlich konsultiert.
Prüfung nach NOVA
Die im NEP erfolgende Prüfung nach dem NOVA-Prinzip ist für Offshore-Maßnahmen im NEP bisher nicht anwendbar, da es sich bei den ausgewiesenen Maßnahmen im Zubau-Offshorenetz durchgängig um Neubauten handelt. Es bestehen somit keine Möglichkeiten zur Durchführung von Netzoptimierungen bzw. Netzverstärkungen.
Prüfung alternativer Netzverknüpfungspunkte
Als alternativer NVP zum Zeitpunkt der geplanten Fertigstellung würde der NVP Sahms/Nord in Betracht kommen. Allerdings ist das Umspannwerk Sahms/Nord für die Anbindung eines ONAS vorgesehen, welches im Jahr 2037 fertiggestellt werden soll.
Der Anschluss eines weiteren ONAS mit einer Übertragungsleistung von 2 GW an die alternativen NVP Hochwöhrden (Gemeinde Wöhrden) und im Suchraum Pöschendorf ist aufgrund der Aufnahmefähigkeit des Übertragungsnetzes ebenfalls nicht möglich, da dort bereits jeweils zwei ONAS mit einer Übertragungsleistung von je 2 GW angeschlossen werden.
Der alternative NVP Ulzburg erscheint nach initialer Prüfung der Flächenverfügbarkeit für die Errichtung einer Konverterstation weniger geeignet.
Bisherige Bestätigung des Projekts
Das ONAS NOR-16-1 wurde im NEP 2037/2045 (2023) erstmals unter dem Projektnamen NOR-18-1 identifiziert und unter dem Vorbehalt mit der Bezeichnung NOR-x-6 durch die BNetzA bestätigt, dass mit der Fortschreibung des FEP die hierfür erforderlichen Windparkflächen ausgewiesen werden. Sobald eine Festlegung der erforderlichen Windparkflächen in einer Fortschreibung des FEP erfolgt ist, entfällt der sich ausschließlich auf den seeseitigen Teil des ONAS NOR-16-1 (vom Grenzkorridor bis zur Konverterplattform) beziehende Vorbehalt.

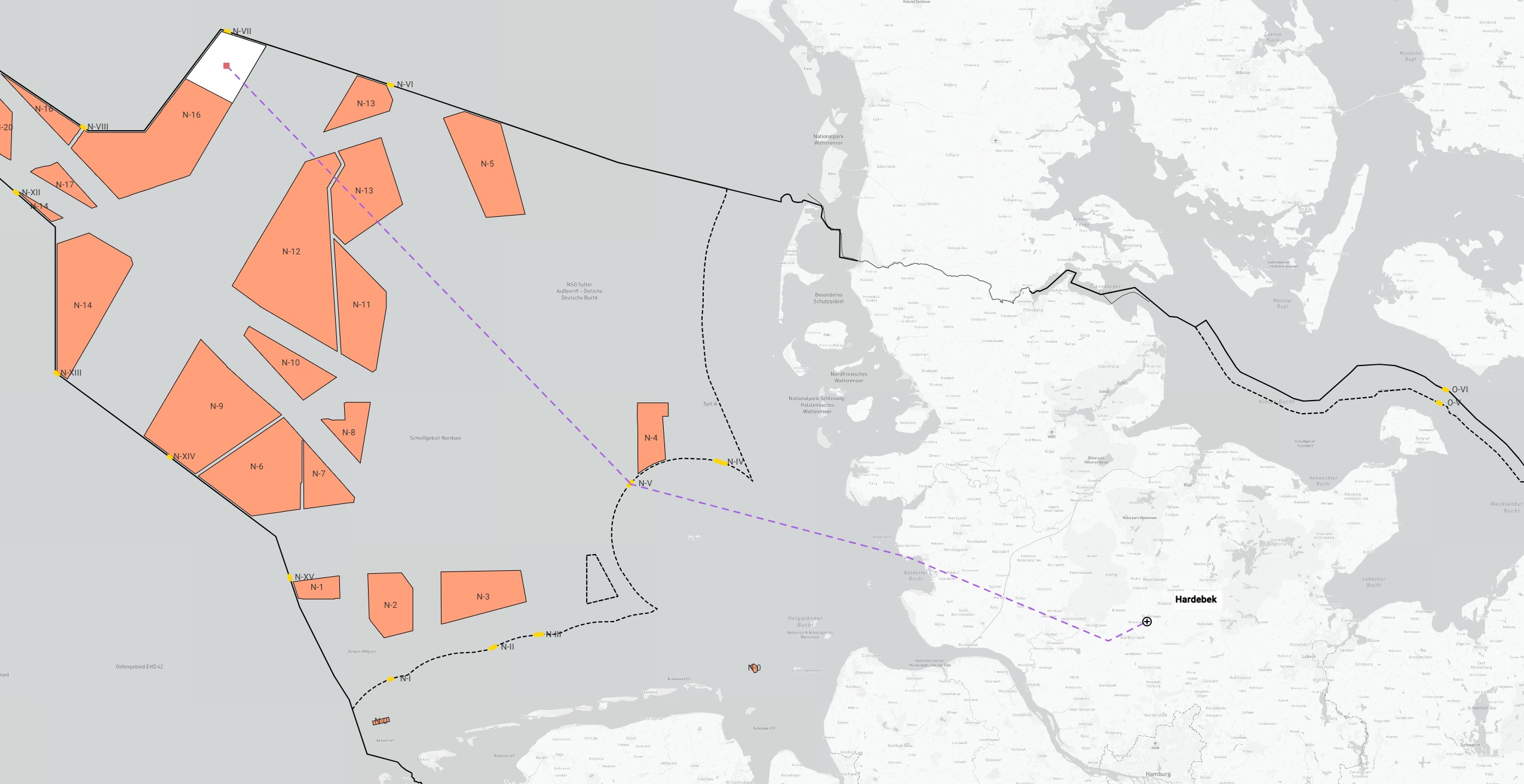

Projektkarte nach Region
