P400

Blindleistungskompensationsanlagen TenneT

19.05.2026
Netzentwicklungsplan Strom 2037/2045, Version 2025, Sonderveröffentlichung
Steckbrief herunterladen

Basisdaten
50Hertz Amprion TenneT TransnetBW
Zubaunetz
Onshore
AC

Projektbeschreibung

Das netztechnische Ziel des Projekts ist eine Verbesserung der Spannungshaltung und Spannungsstabilität in der Regelzone von TenneT. Dazu sind entsprechend der Analysen anhand des Szenarios B 2037 im NEP 2037/2045 (2025) über das Startnetz-Projekt TTG-018 hinaus nachfolgende Maßnahmen erforderlich.

  • M590: Blindleistungskompensationsanlagen (statisch kapazitiv) MSCDN TenneT

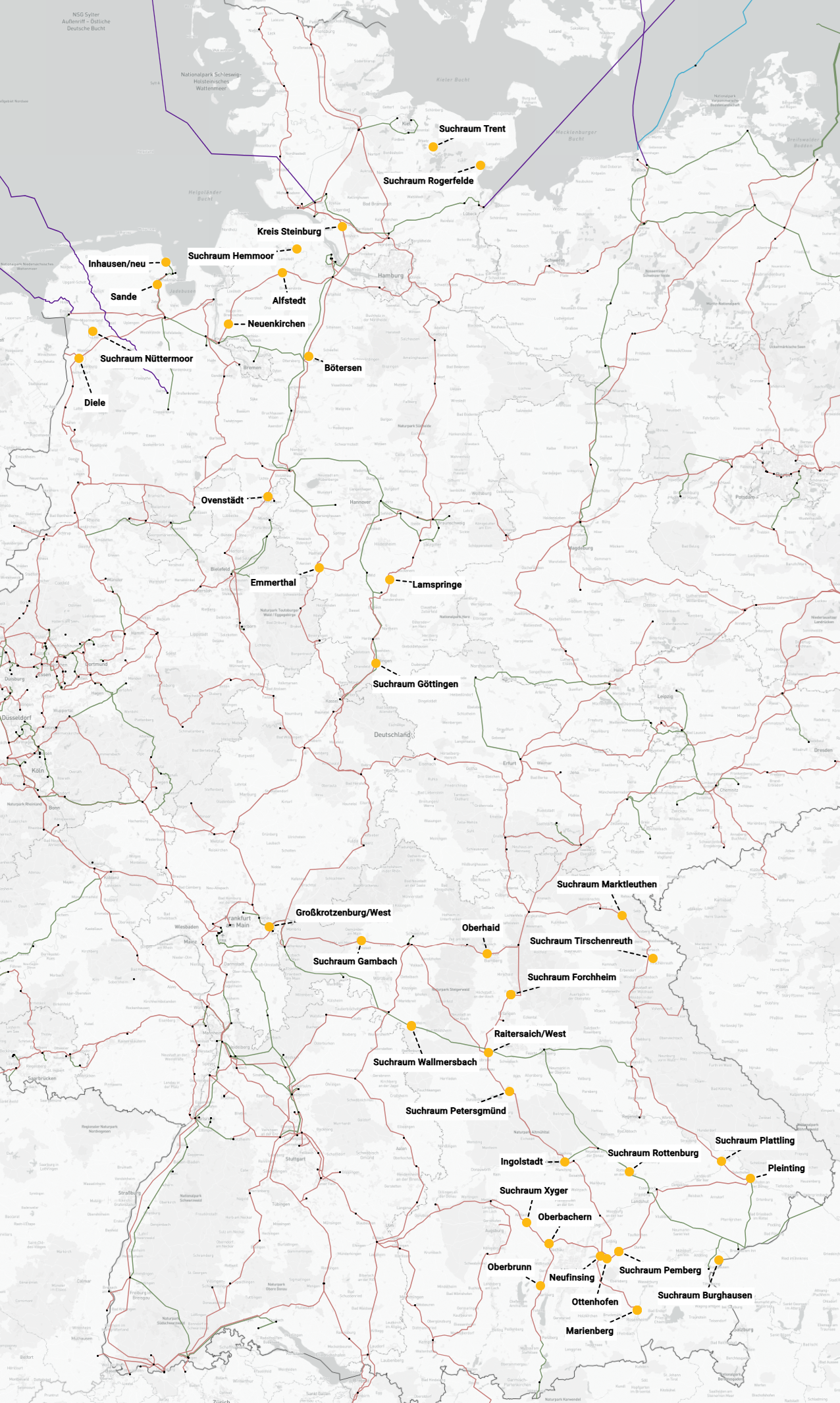

    • An den nachfolgenden Standorten im Netzgebiet von TenneT sind bis 2037 MSCDN zu errichten: Bötersen, Ovenstädt (je 300 Mvar).

  • M591: Blindleistungskompensationsanlagen (statisch induktiv) Kompensationsspulen TenneT
    • Über die genannten Spulen hinaus entsteht im Netzgebiet von TenneT in den kommenden Jahren ein erheblicher zusätzlicher Bedarf an spannungssenkenden Spulen, die in einem direkten Zusammenhang mit dem Blindleistungskompensationsbedarf von AC-Teilerdverkabelungsabschnitten der Pilotprojekte gemäß § 2 Abs. 1 EnLAG sowie § 4 BBPlG stehen. Da sowohl der Umfang als auch die Länge der AC-Teilerdverkabelungsabschnitte – und damit der anfallende Kompensationsbedarf an Blindleistung – erst im späteren Planfeststellungsverfahren der jeweiligen Vorhaben festgestellt werden, kann der Bedarf für diese Spulen nicht über einen Nachweis im Rahmen des Netzentwicklungsplan erbracht werden. Sie sind daher nicht Teil dieses Projektes.
    • An dem nachfolgenden Standort im Netzgebiet von TenneT ist bis 2030 eine Kompensationsspule zu errichten: Oberbrunn (240 Mvar).
    • An den nachfolgenden Standorten im Netzgebiet von TenneT sind bis 2037 Kompensationsspulen zu errichten: Emmerthal, Oberbachern, Pleinting, Raitersaich/West, Suchraum Burghausen, Diele, Suchraum Hemmoor, Suchraum Marktleuthen, Suchraum Petersgmünd, Suchraum Plattling, Suchraum Rottenburg, Suchraum Gambach, Großkrotzenburg/West, Suchraum Trent, Suchraum Nüttermoor, Kreis Steinburg, Alfstedt, Neuenkirchen, Inhausen/neu, Sande, Suchraum Göttingen, Oberhaid, Suchraum Tirschenreuth, Ottenhofen, Neufinsing, Suchraum Xyger, Oberbachern, Oberbrunn (je 120 Mvar) und Marienberg, Suchraum Wallmersbach, Suchraum Forchheim, Suchraum Pemberg (je 2x 120 Mvar).

  • M592: Blindleistungskompensationsanlagen (dynamisch) regelbare STATCOM und rotierende Phasenschieber TenneT
    • An dem nachfolgenden Standort im Netzgebiet von TenneT ist bis 2037 ein STATCOM zu errichten: Ingolstadt (300 Mvar).
    • An den nachfolgenden Standorten im Netzgebiet von TenneT sind bis 2037 rotierende Phasenschieber zu errichten: Pleinting, Suchraum Rogerfelde, Ovenstädt, Lamspringe, Suchraum Forchheim, Marienberg (je 300 Mvar).

Die Stabilitätsanalysen im NEP 2037/2045 (2023) Begleitdokument Systemstabilität zeigten, dass zusätzliche Maßnahmen notwendig sind, um neben der Spannungsstabilität auch die Frequenzstabilität aufrecht zu erhalten. Gerade im Fall einer Netzauftrennung ist die Bereitstellung von Momentanreserve von entscheidender Bedeutung. Die Momentanreserve muss neben den Anstrengungen zur marktgestützten Beschaffung auch durch Blindleistungskompensationsanlagen erbracht werden, die um diese Fähigkeit erweitert werden. Dadurch lassen sich die Multi-Use-Fähigkeiten (Bereitstellung mehrerer Systemdienstleistungen, wie Blindleistung und Momentanreserve, durch dieselbe Anlage) solcher Anlagen nutzen, um Synergien zu schaffen. Um dem Bedarf der Spannungs- und Frequenzstabilität gleichermaßen Rechnung zu tragen, werden für die regelbare Blindleistungskompensationseinheiten Kurzzeitspeicher oder zusätzliche Schwungmasse (gemäß der Berechnungsmethodik, die im Begleitdokument Systemstabilität bzw. in den dort referenzierten Dokumenten der ÜNB angewandt wird) für die Momentanreserve-Erbringung berücksichtigt.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M590i3 Active Active Active Active Active Active Active
M590i4 Active Active Active Active Active Active Active
M591f30 Active Active Active Active Active Active Active
M591g28 Active Active Active Active Active Active Active
M591g36 Active Active Active Active Active Active Active
M591g37 Active Active Active Active Active Active Active
M591h15 Active Active Active Active Active Active Active
M591h16 Active Active Active Active Active Active Active
M591h19 Active Active Active Active Active Active Active
M591h31 Active Active Active Active Active Active Active
M591h32 Active Active Active Active Active Active Active
M591h41 Active Active Active Active Active Active Active
M591h43 Active Active Active Active Active Active Active
M591h47 Active Active Active Active Active Active Active
M591h53 Active Active Active Active Active Active Active
M591h54 Active Active Active Active Active Active Active
M591i2 Active Active Active Active Active Active Active
M591i4 Active Active Active Active Active Active Active
M591i6 Active Active Active Active Active Active Active
M591i7 Active Active Active Active Active Active Active
M591i11 Active Active Active Active Active Active Active
M591i12 Active Active Active Active Active Active Active
M591i13 Active Active Active Active Active Active Active
M591i14 Active Active Active Active Active Active Active
M591i15 Active Active Active Active Active Active Active
M591i16 Active Active Active Active Active Active Active
M591i17 Active Active Active Active Active Active Active
M591i18 Active Active Active Active Active Active Active
M591i19 Active Active Active Active Active Active Active
M591i20 Active Active Active Active Active Active Active
M591i21 Active Active Active Active Active Active Active
M591i22 Active Active Active Active Active Active Active
M591i23 Active Active Active Active Active Active Active
M591i24 Active Active Active Active Active Active Active
M591i25 Active Active Active Active Active Active Active
M591i26 Active Active Active Active Active Active Active
M591i27 Active Active Active Active Active Active Active
M591i28 Active Active Active Active Active Active Active
M592g14 Active Active Active Active Active Active Active
M592g15 Active Active Active Active Active Active Active
M592i1 Active Active Active Active Active Active Active
M592i2 Active Active Active Active Active Active Active
M592i3 Active Active Active Active Active Active Active
M592i4 Active Active Active Active Active Active Active
M592i5 Active Active Active Active Active Active Active

Maßnahmen des geplanten Projektes

45 Maßnahmen

M590i3

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M590i3

Bötersen: MSCDN (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M590i3 Active Active Active Active Active Active Active

M590i4

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M590i4

Ovenstädt: MSCDN (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Nordrhein-Westfalen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M590i4 Active Active Active Active Active Active Active

M591f30

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591f30

Emmerthal: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Nordrhein-Westfalen
Geplante Inbetriebnahme
2037
Im letzten NEP bestätigt

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591f30 Active Active Active Active Active Active Active

M591g28

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591g28

Oberbachern: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2033

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591g28 Active Active Active Active Active Active Active

M591g36

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591g36

Pleinting: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2034

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591g36 Active Active Active Active Active Active Active

M591g37

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591g37

Raitersaich/West: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2034

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591g37 Active Active Active Active Active Active Active

M591h15

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h15

Suchraum Burghausen: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2033

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h15 Active Active Active Active Active Active Active

M591h16

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591h16

Diele: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2033
Im letzten NEP bestätigt

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h16 Active Active Active Active Active Active Active

M591h19

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591h19

Suchraum Hemmoor: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h19 Active Active Active Active Active Active Active

M591h31

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h31

Marienberg: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2032

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h31 Active Active Active Active Active Active Active

M591h32

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h32

Suchraum Marktleuthen: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h32 Active Active Active Active Active Active Active

M591h41

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h41

Suchraum Petersgmünd: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h41 Active Active Active Active Active Active Active

M591h43

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h43

Suchraum Plattling: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2035

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h43 Active Active Active Active Active Active Active

M591h47

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h47

Suchraum Rottenburg: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2035

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h47 Active Active Active Active Active Active Active

M591h53

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h53

Suchraum Wallmersbach: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h53 Active Active Active Active Active Active Active

M591h54

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591h54

Suchraum Wallmersbach: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591h54 Active Active Active Active Active Active Active

M591i2

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591i2

Suchraum Gambach: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2035

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i2 Active Active Active Active Active Active Active

M591i4

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591i4

Großkrotzenburg/West: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Hessen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i4 Active Active Active Active Active Active Active

M591i6

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591i6

Suchraum Trent: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Schleswig-Holstein
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i6 Active Active Active Active Active Active Active

M591i7

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591i7

Suchraum Nüttermoor: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i7 Active Active Active Active Active Active Active

M591i11

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591i11

Kreis Steinburg: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Schleswig-Holstein
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i11 Active Active Active Active Active Active Active

M591i12

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591i12

Alfstedt: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i12 Active Active Active Active Active Active Active

M591i13

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591i13

Neuenkirchen: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i13 Active Active Active Active Active Active Active

M591i14

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591i14

Inhausen/neu: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i14 Active Active Active Active Active Active Active

M591i15

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591i15

Sande: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i15 Active Active Active Active Active Active Active

M591i16

Anlage
fill="#ffffff" stroke="#7AC143" stroke-width="2"
M591i16

Suchraum Göttingen: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Niedersachsen
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i16 Active Active Active Active Active Active Active

M591i17

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
M591i17

Oberhaid: 380-kV-Kompensationsspule (1x)

Anlage
Übertragungsnetzbetreiber
TenneT
Bundesländer
Bayern
Geplante Inbetriebnahme
2037

Zu-/Umbeseilung: Auf einer bestehenden Trasse kann ein zusätzliches System aufgelegt oder ein bestehendes System mit leistungsfähigeren Seilen ausgetauscht werden.


Ersatzneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine neue Trasse errichtet; die ältere Trasse wird anschließend rückgebaut.


Parallelneubau: Neben einer bestehenden Trasse, deren Leistungskapazität (absehbar) überschritten wird, wird eine weitere Trasse errichtet.


Neubau in neuer Trasse: Eine neue Trasse wird in einem Bereich errichtet, in dem bislang kein Übertragungsnetz vorhanden war.

Erforderlichkeit in den Szenarien
Szenario
Maßnahmen
A 2037
A 2037+
A 2045
B 2037
B 2045
C 2037
C 2045
M591i17 Active Active Active Active Active Active Active

M591i18

Anlage
fill="#edeeef" stroke="#6A737B" stroke-width="1"
